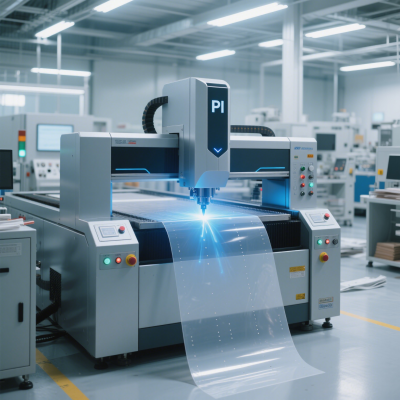

激光鉆孔設備引領 PI 膜加工進入精密制造新紀元

一、PI 膜加工技術瓶頸與激光鉆孔設備的顛覆性突破

作為耐高溫（260℃長期使用）、高絕緣（體積電阻率＞10^16Ω?cm）的戰略性材料，PI 膜在 5G 通信、柔性電子、航空航天等領域的應用深度持續拓展。然而傳統加工手段在面對微米級微孔需求時力不從心：機械鉆孔的孔徑偏差超過 ±50μm，化學蝕刻的孔壁粗糙度 Ra＞2μm，導致高端 PI 膜制品的良品率長期低于 70%。激光鉆孔設備通過光熱 / 光化學作用的精準控制，實現了孔徑精度 ±10μm、熱影響區＜30μm 的加工能力，從根本上解決了傳統工藝的材料損傷與精度不足問題。

行業測試數據顯示，在 10μm 厚度 PI 膜的 100μm 孔徑加工中，激光鉆孔設備的孔壁垂直度可達 95% 以上，較機械加工提升 3 倍；在高密度群孔加工場景中，其定位精度 ±5μm 的優勢使電路互聯可靠性提升 40%。這種技術突破直接推動 PI 膜從基礎絕緣材料升級為精密功能部件的核心載體。

二、激光鉆孔設備的核心技術體系與工藝優化策略

1. 多光譜激光技術的精準適配方案

針對 PI 膜的多元化加工需求，激光鉆孔設備構建了三大技術矩陣：

CO?激光加工系統：適用于 25-200μm 厚度 PI 膜的通孔加工，10.6μm 波長的熱加工特性實現材料高效汽化，配合 150W 平均功率與 100kHz 重復頻率，可在 50μm 厚度材料上實現 8000 孔 / 分鐘的加工速度，孔型真圓度≥93%。

紫外（UV）激光精密加工單元：專為 10-50μm 超薄 PI 膜設計，355nm 波長的光化學分解作用避免熱損傷，聚焦光斑≤12μm，可穩定加工直徑 50μm 的微孔，邊緣無碳化殘留，滿足柔性顯示基板的彎折可靠性要求（＞10 萬次彎折無裂紋）。

超快激光納米加工平臺：飛秒級脈沖（＜500fs）實現 “冷加工” 極限，在 5μm 以下 PI 膜表面加工直徑 0.5μm 的超微孔，孔壁粗糙度 Ra＜0.3μm，熱影響區趨近于零，成為醫療微流控芯片、航空航天傳感器的唯一可行加工方案。

2. 智能化工藝控制的三大核心模塊

現代激光鉆孔設備通過工業級智能系統實現加工性能躍升：

參數自優化算法：基于材料厚度、涂層特性等 12 項輸入?yún)?shù)，自動生成最佳脈沖組合（脈寬 50ns-1μs，能量密度 0.5-5J/cm2），例如加工涂層 PI 膜時，系統可自動補償 15% 的能量衰減，確保孔徑一致性誤差＜3%。

動態視覺定位系統：集成 1200 萬像素 CCD 與 AI 圖像識別，實現 ±3μm 的定位精度，支持多層 PI 膜疊加工藝的孔位精準對齊，解決傳統機械定位的累計誤差問題。

實時質量監控模塊：通過激光散射傳感器實時檢測孔型完整性，結合機器學習模型預測加工缺陷，將人工抽檢率從 100% 降至 5%，生產效率提升 60%。

三、全領域應用場景的價值釋放與案例解析

1. 柔性電路板（FPC）：推動高密度互聯技術升級

在 16 層 HDI-FPC 加工中，激光鉆孔設備實現三大核心價值：加工直徑 75μm 的盲孔，孔底殘留物控制在 5μm 以下，避免電路短路風險；通過孔間距 ±8μm 的精準控制，使單位面積布線密度提升 20%，支持 5G 終端的小型化設計；配合激光去鉆污工藝，孔壁附著力提升 30%，滿足汽車電子 15 年使用壽命的可靠性要求。2025 年全球 FPC 市場規模預計達 180 億美元，該技術已成為高端 FPC 制造的標配工藝。

2. 新能源電池：賦能高壓電池安全與性能突破

面對 800V 高壓電池的絕緣與散熱需求，激光鉆孔設備在 PI 復合隔膜加工中發揮關鍵作用：加工 60μm 直徑微孔陣列，使電解液滲透速率提升 40%，快充時間縮短 25%；通過孔邊緣的納米級熔融處理，隔膜的穿刺強度提升 15%，有效抑制電池內短路風險。單 GWh 動力電池的 PI 膜使用量達 15 萬平方米，推動該領域設備需求年增速超 40%。

3. 航空航天與國防：突破極端環境應用極限

在國產大飛機起落架溫控系統用 PI 膜加工中，激光鉆孔設備實現技術攻堅：加工 120μm 直徑減重孔，孔壁粗糙度 Ra＜0.5μm，滿足 - 196℃液氮環境下的抗脆化要求；在導彈紅外窗口用 PI 膜上加工波長匹配的微孔陣列，通過光學特性優化，使紅外信號透過率提升 18%，探測距離延長 10%。隨著航空級 PI 膜國產化率從 30% 提升至 60%，該技術正成為國防裝備自主化的重要支撐。

四、技術演進方向與產業生態重構

1. 設備性能的三大進階方向

精度革命：紫外激光加工精度已實現 ±5μm，超快激光技術正在研發 0.3μm 孔徑的穩定加工能力，以滿足第三代半導體封裝的微孔互聯需求。

效率飛躍：多光束并行加工技術將產能提升至 15 萬孔 / 分鐘，配合自動上下料系統，實現 24 小時無人化生產，單位加工成本降低 40%。

智能升級：基于數字孿生的加工模擬系統，可在虛擬環境中預演加工過程，提前識別潛在缺陷，將工藝調試時間從 8 小時縮短至 30 分鐘。

2. 材料 - 工藝協同創新的兩大維度

新型 PI 膜適配技術：針對低介電常數（Dk＜3.0）PI 膜的 5G 高頻應用，激光鉆孔設備開發出脈沖能量梯度控制技術，使信號損耗降低 12%，加工效率提升 25%。

綠色制造工藝整合：集成激光鉆孔與 CO?雪清洗技術，實現無化學試劑的孔壁清潔，廢水排放減少 90%，符合歐盟 ELV 與中國《電子信息產品污染控制辦法》要求。

3. 國產化進程的三大驅動力

國內設備廠商通過核心技術攻關，實現激光鉆孔設備的全鏈條國產化：自研高功率紫外激光器（功率＞100W，壽命＞10,000 小時）打破國外壟斷，設備價格較進口產品低 40%；開發適用于國產 PI 膜（如納米雜化 PI、導熱 PI）的專用加工參數庫，加工良品率提升至 97%；借助 “專精特新” 政策扶持，在中低端市場占有率從 2020 年的 35% 提升至 2025 年的 65%，并逐步向高端應用領域突破。

五、PI 膜激光鉆孔設備選型的三大核心要素

1.材料適配性：根據 PI 膜厚度（＜12μm 選紫外激光，12-50μm 選紫外 / CO?混合系統，＞50μm 選 CO?激光）及表面特性（光面 / 磨砂面 / 涂層）選擇光源類型；

2.精度與效率平衡：精密器件加工（精度 ±10μm 以下）優先配備超快激光 + 動態聚焦系統，大規模量產則需關注設備的實際產能（考慮定位時間的綜合效率）與穩定性（MTBF≥10,000 小時）；

3.智能化配置：具備 AI 參數優化、缺陷自動檢測功能的設備，可降低 70% 的工藝調試成本，尤其適合多品種小批量生產場景。

結語

激光鉆孔設備的技術革新不僅是加工手段的升級，更是 PI 膜應用邊界的持續拓展。從消費電子的柔性創新到新能源汽車的性能突破，從航空航天的極限挑戰到半導體產業的精密制造，這項技術正成為高端制造領域的核心使能技術。隨著設備性能的指數級提升與國產化生態的成熟，預計到 2030 年，激光鉆孔在 PI 膜微孔加工中的滲透率將超過 80%，推動全球制造業邁向 “微米級精準加工” 的新紀元。
